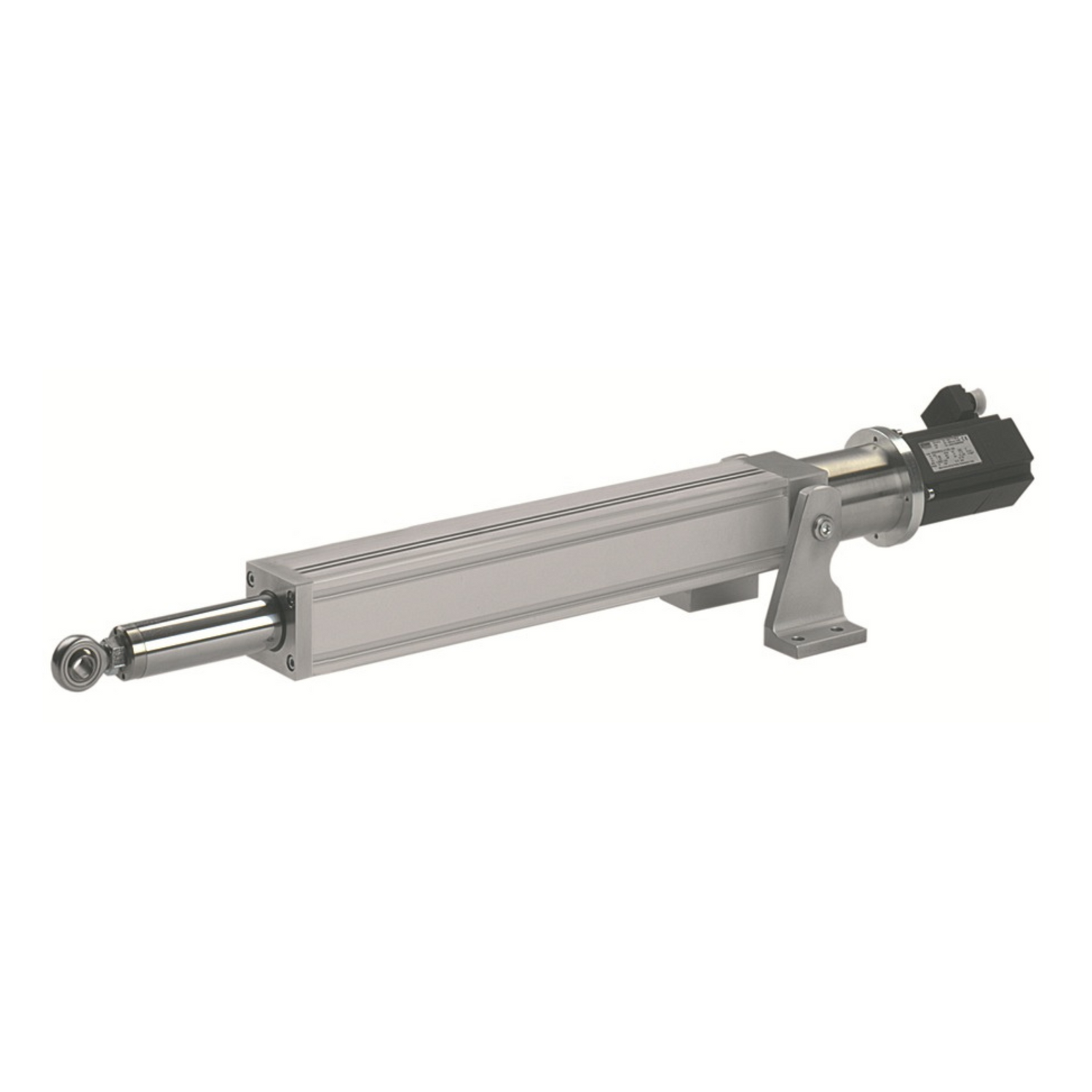

Baureihenübersicht S+R Elektro-Hubzylinder
Bauform
AP
- Kugelgewinde oder Trapezgewinde
- Der Motor ist direkt über eine Kupplung mit der Gewindespindel verbunden
- Befestigung über Gelenkkopf und Drehlagerkonsole oder nach Kundenwunsch (Flansch, Gabelkopf etc.)
- Magnetschalter und Drehgeber lieferbar
- Explosionsgeschütze Ausführung nach ATEX lieferbar
- Fangmutter Sicherheitssystem für Trapezgewinde lieferbar

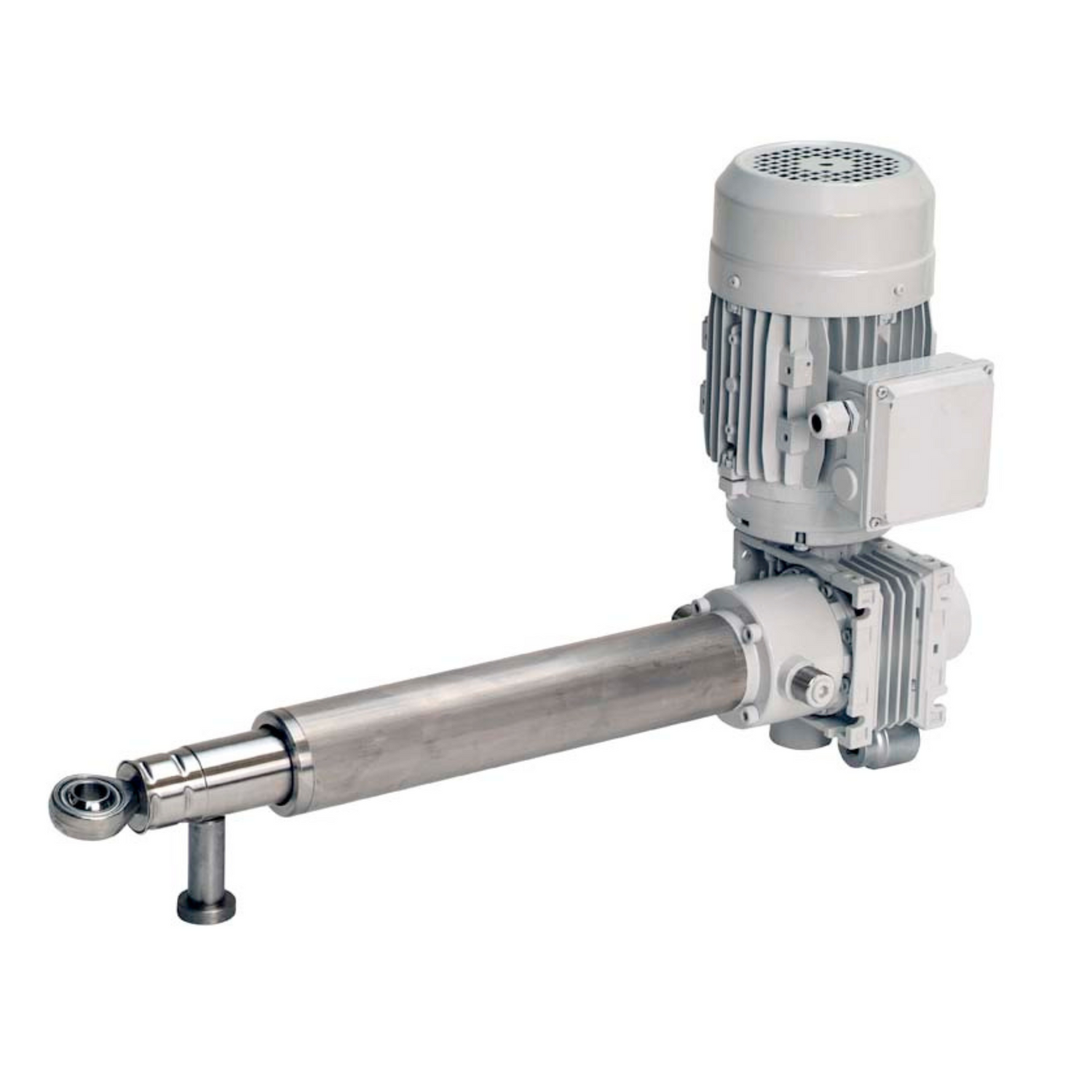

Bauform
SP
- Kugelgewinde oder Trapezgewinde
- Der Motor ist über ein Schneckengetriebe mit der Gewindespindel verbunden.
- Befestigung je nach Typ über Gelenkkopf und Drehlagerkonsole oder Gelenkkopf und Auge Getriebeflansch
- Magnetschalter und Drehgeber lieferbar
- Explosionsgeschütze Ausführung nach ATEX lieferbar
- Fangmutter Sicherheitssystem für Trapezgewinde lieferbar
Bauform
XP
- Kugelgewinde oder Trapezgewinde
- Der Motor ist über einen Zahnriementrieb, Kettentrieb mit der Gewindespindel verbunden
- Befestigung je nach Typ über Gelenkkopf und Drehlagerkonsole oder Gelenkkopf und Auge Umlenkgetriebedeckel
- Magnetschalter und Drehgeber lieferbar
- Explosionsgeschütze Ausführung nach ATEX lieferbar
- Fangmutter Sicherheitssystem für Trapezgewinde lieferbar
